Remote I/O fra M-System

M-System’s store utvalg av remote IO-systemer er utviklet med tanke på kvalitet og driftssikkerhet. Alle systemer har et kraftig galvanisk skille mellom kommunikasjon, strømforsyning og IO. Dette gjør dem spesielt egnet til industri hvor støy og elektriske felt skaper problemer. Utvalget inneholder alt fra store systemer til små kompakte IO for mindre oppgaver.

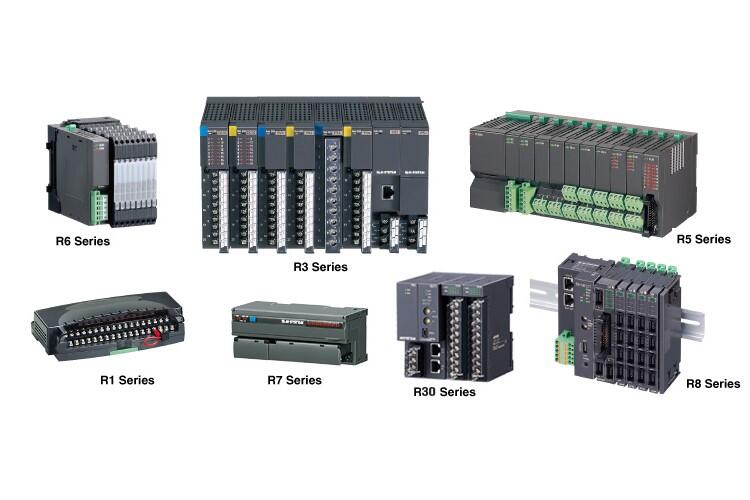

M-System Remote IO

R3-serien er M-Systems største og mest fleksible IO-system


Stort utvalg av kommunikasjonsmoduler og inngangs- og utgangs-typer. Den kan fås med grensesnitt for de fleste kjente kommunikasjonsbusser. Monteres på bakplate med inntil 16 plasser til moduler hvor 1-4 plasser er for kommunikasjon og strømforsyning. Resten er til IO-moduler med opptil 16 analoge og 64 digitale IO'er per modul.


Det kan velges enkel eller dobbel kommunikasjon. Dobbel (opsjon W) fungerer slik at to like eller to forskjellige kommunikasjonsbusser kan brukes samtidig. Utganger styres av den prioriterte bussen og bytter til den sekundære bussen ved utfall av den prioriterte. Innganger gir signal til begge bussene slik at de kan leses fra to systemer samtidig. Det gir et redundant system for høyere driftssikkerhet.


Modulene er «hot-swappable». Hver modul har hver sin uavhengige CPU og kan byttes under drift uten at det påvirker kommunikasjon eller andre moduler i systemet.





R7-serien er en kompakt remote IO fra M-System



Kommunikasjonsmodul, strømforsyning og IO i èn liten enhet, som passer bra i applikasjoner hvor det er behov for noen få IO. Hovedenheten har en bredde på 115mm, en høyde på 50mm og en dybde på 54mm som gjør at den passer på DIN-skinne sammen med rekkeklemmer. En tilleggsmodul kan monteres direkte på siden av hovedenheten for å utvide med digitale IO.


R7-serien kan fås med grensesnitt for noen av de vanligste kommunikasjonsbussene som Modbus RTU/TCP og DeviceNet.





Se M-System's fargerike brosjyre her med oversikt over alle de ulike Remote I/O seriene...





Konfigurasjonseksempler

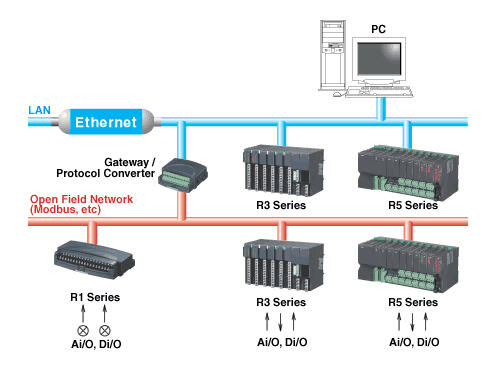

I/O interface for SCADA



Remote IO Scada

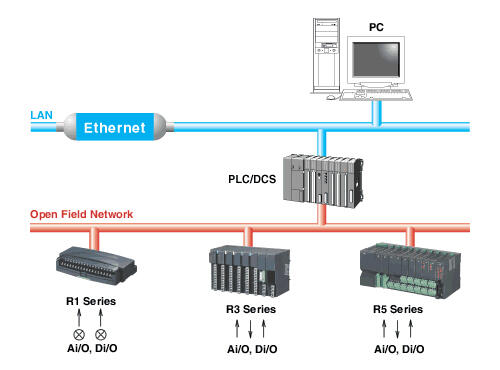

Interface for PLS

Les mer om de ulike Remote I/O seriene her...Vis mindre...
