Unitronics VISION serie PLS-er kan støtte IO enten direkte ombord, via lokale utvidelsesenheter eller via et CANbus-nettverk!

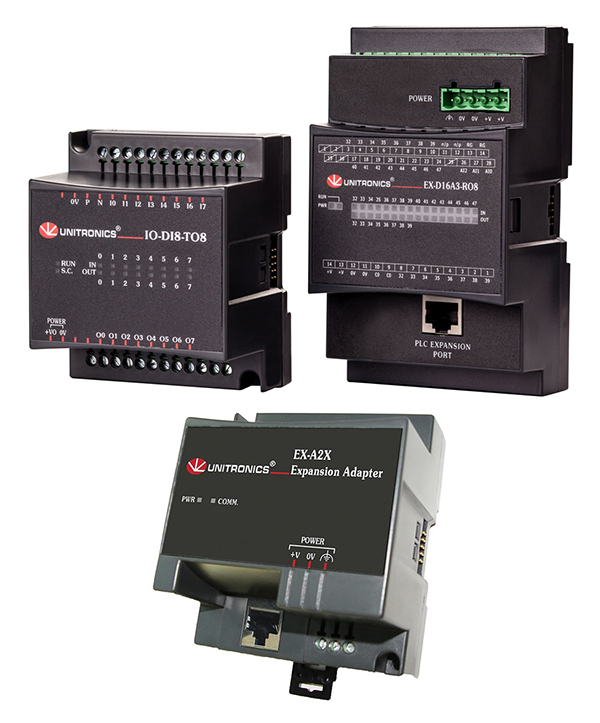

Vision serie IO-moduler kan brukes som lokal eller ekstern IO, de monteres alle på DIN-skinne og trenger en utvidelsesadapter for å koble til PLS’en. Ekspansjonsadaptere kommer i tre forskjellige varianter, og man trenger bare å velge en av dem for hver PLS:

1. EX-A1- eller EX-A2X-adapteren er en frittstående utvidelsesadapter som kobles til PLS’en via en CAT5-kabel og til ytterligere åtte IO-moduler via båndkabel. I alle tre tilfeller følger disse kablene med modulene der det er nødvendig.

2. EX-RC1-adapteren er en frittstående nettverksadapter som kobles til opptil åtte IO-moduler via båndkabler, men deretter kobles til master PLS på et CANbus-nettverk. CANbus-kabelen leveres av brukeren.

3. EX-XL IO-modulene er utvidelsesenheter med en integrert adapter og kobles til PLS’en via en CAT5-kabel og deretter opptil syv andre IO-moduler via båndkabel.


Om nødvendig kan PLS’en utvides via både lokal og ekstern IO opp til IO-grensen for den aktuelle PLS-modellen. Bare en lokal utvidelsesadapter kan brukes med opptil åtte ekstra moduler (syv hvis den integrerte EX-XL-modulen brukes). Videre IO-utvidelse, opp til IO-grensen, må da gjøres via CANbus.

Vision 560, 570, 700, 1040 og 1210 støtter IO eksternt eller lokalt ved å bruke 'Snap-In' utvidelsesenhetene.

Snap-in IO-moduler i V200-xx-xx serien kan enkelt festes på baksiden av den støttede PLS-en uten behov for ekstra adaptermoduler.

Dette gir en kompakt og fleksibel løsning!

Alternativ 1

Den enkleste metoden for å koble IO'er til UniStream PLS’er er direkte på baksiden av panelet i Unistream Modulær serien ved hjelp av de modulære I/O-modulene.



Alternativ 2

UniStream PLS’er støtter også de samme IO-modulene montert på DIN-skinne lokalt ved hjelp av en IO-ekspansjonsmodul.


Alternativ 3

UniStream tilbyr også Remote IO over Ethernet for å gi større fleksibilitet for DIN-skinnemontert IO. Sømløs integrasjon med resten av Unistream produktene.
Drag and drop oppsett i UniLogic programvaren, brukes like elegant som on-board og lokal I/O.


Unitronics Ethernet Remote IO serie finnes med 3 ulike adapter startmoduler. Slim modulene finnes i analog, digital, temperatur, encoder, PWM osv.

URB-TCP Modbus TCP som støtter opptil 63 slim moduler. Kan benyttes til alle Unitronics PLS’er med farge touch skjermer og ethernet port.

URB-TCP2 Modbus TCP som støtter opptil 6 slim moduler. Kan benyttes til alle Unitronics PLS’er med farge touch skjermer og ethernet port.

URB-EC1 EtherCAT adapter som støtter opptil 16 slim moduler. Krever EtherCAT Master modul på UniStream PLS.
